কীভাবে নিরাপদে এবং দক্ষতার সাথে একটি রিলে ইনস্টল করবেন

রিলে হল গুরুত্বপূর্ণ সার্কিট কন্ট্রোল ডিভাইস যা ব্যাপকভাবে শিল্প সরঞ্জাম, হোম অটোমেশন এবং অন্যান্য বৈদ্যুতিক সরঞ্জামগুলিতে ব্যবহৃত হয়। এর স্থিতিশীল অপারেশন এবং নিরাপদ ব্যবহার নিশ্চিত করতে, সঠিক ইনস্টলেশন পদক্ষেপ এবং অপারেটিং পদ্ধতিগুলি অত্যন্ত গুরুত্বপূর্ণ। এই নির্দেশিকাটি আপনাকে কীভাবে নিরাপদে এবং দক্ষতার সাথে রিলে ইনস্টল করতে হয় সে সম্পর্কে বিস্তারিত বোঝার জন্য নিয়ে যাবে।

কেন একটি রিলে ইনস্টল?

স্বল্প-শক্তি নিয়ন্ত্রণ এবং উচ্চ-শক্তি সরঞ্জাম উপলব্ধি করুন

রিলে কম-পাওয়ার সিগন্যালের মাধ্যমে উচ্চ-শক্তির সরঞ্জামের ক্রিয়াকলাপ নিয়ন্ত্রণ করতে পারে। অনেক কন্ট্রোল সিস্টেম নিজেরাই শুধুমাত্র ছোট স্রোত বা ভোল্টেজ আউটপুট করতে পারে এবং সরাসরি উচ্চ-ক্ষমতার ডিভাইস যেমন মোটর, ল্যাম্প বা হিটার চালাতে পারে না। রিলেগুলি তাদের অভ্যন্তরীণ ইলেক্ট্রোম্যাগনেটিক মেকানিজমের মাধ্যমে উচ্চ-শক্তির ডিভাইসগুলিকে নিয়ন্ত্রণ করার ক্ষমতায় কম-পাওয়ার সিগন্যালকে রূপান্তরিত করে, যার ফলে দক্ষ এবং নিরাপদ নিয়ন্ত্রণ অর্জন করা যায়।

সুরক্ষা এবং নিয়ন্ত্রণ সরঞ্জাম

রিলে কন্ট্রোল সার্কিট এবং লোড সার্কিট বিচ্ছিন্ন করতে পারে। এই বৈদ্যুতিক বিচ্ছিন্নতার মাধ্যমে, নিয়ন্ত্রণ সরঞ্জামগুলি (যেমন PLC, মাইক্রোকন্ট্রোলার বা সুইচ) উচ্চ ভোল্টেজ বা উচ্চ কারেন্ট থেকে সরাসরি প্রভাব এড়াতে পারে, যার ফলে সরঞ্জামের পরিষেবা জীবন বাড়ানো যায় এবং ওভারলোড বা শর্ট সার্কিটের কারণে ব্যর্থতার ঝুঁকি হ্রাস করা যায়।

সিস্টেমের নিয়ন্ত্রণ ক্ষমতা উন্নত

রিলে জটিল নিয়ন্ত্রণ যুক্তি প্রয়োগ করতে পারে। উদাহরণস্বরূপ, রিলেগুলিকে একত্রিত করে, বিভিন্ন অটোমেশন নিয়ন্ত্রণের চাহিদা মেটাতে বিলম্বিত শুরু, যুক্তি নিয়ন্ত্রণ এবং সময় নিয়ন্ত্রণের মতো ফাংশনগুলি অর্জন করা যেতে পারে।

রিলে সাধারণ ধরনের

রিলে ইনস্টল করার আগে প্রস্তুতি

1. সার্কিট ডায়াগ্রাম এবং কাজের প্রয়োজনীয়তা পরীক্ষা করুন: রিলেটির উদ্দেশ্য এবং তারের পদ্ধতি বুঝুন।

2. প্রয়োজনীয় সরঞ্জাম যেমন স্ক্রু ড্রাইভার, মাল্টিমিটার এবং বৈদ্যুতিক টেপ সংগ্রহ করুন।

3. রিলে স্পেসিফিকেশন এবং পরামিতিগুলির সাথে পরিচিত: অপারেটিং ভোল্টেজ এবং লোডের উপর ভিত্তি করে উপযুক্ত রিলে নির্বাচন করুন।

4. সার্কিট সম্পূর্ণরূপে বন্ধ আছে তা নিশ্চিত করুন। এবং বাইরের কোনো হস্তক্ষেপ নেই

রিলে ইনস্টলেশন পদক্ষেপের বিস্তারিত ব্যাখ্যা

1. ইনস্টলেশন অবস্থান নির্ধারণ করুন

একটি ভাল বায়ুচলাচল এবং সহজে তারযুক্ত অবস্থান চয়ন করুন যাতে রিলে ব্যবহারের সময় অতিরিক্ত উত্তাপের দ্বারা প্রভাবিত না হয় এবং পরবর্তী রক্ষণাবেক্ষণ এবং ডিবাগিংয়ের সুবিধার্থে।

2. পাওয়ার কর্ড এবং কন্ট্রোল কর্ড সংযুক্ত করুন

সার্কিট ডায়াগ্রামের প্রয়োজনীয়তা অনুযায়ী সঠিকভাবে পাওয়ার এবং কন্ট্রোল লাইন সংযোগ করুন। নিশ্চিত করুন যে প্রতিটি তারের জয়েন্ট সুরক্ষিত এবং আলগা না, এবং ভুল সংযোগ এড়াতে প্রবিধান অনুযায়ী প্রতিটি তারের উদ্দেশ্য লেবেল করুন।

3. ফিক্সড রিলে

নির্ধারিত বন্ধনীতে নিরাপদে রিলে ইনস্টল করতে উপযুক্ত স্ক্রু বা ফিক্সিং ডিভাইস ব্যবহার করুন। কম্পন বা অনুপযুক্ত অপারেশনের কারণে শিথিল হওয়া এড়াতে ইনস্টলেশনের অবস্থানটি স্থিতিশীল রয়েছে তা নিশ্চিত করুন।

4. পাওয়ার আপ পরীক্ষা

ইনস্টলেশনের পরে পাওয়ার আপ করুন এবং ফাংশন পরীক্ষা করুন। রিলে ভাল কাজ করে কিনা তা পরীক্ষা করুন, যেমন সুইচ অপারেশনটি সংবেদনশীল কিনা এবং সংযোগটি স্থিতিশীল কিনা। অস্বাভাবিক অবস্থার ক্ষেত্রে, অবিলম্বে এটি বন্ধ করুন এবং ত্রুটিগুলি পরীক্ষা করুন এবং নির্মূল করুন৷

এই ধাপগুলির মাধ্যমে, আমরা খুব ভালভাবে রিলে ইনস্টল করতে পারি। আপনি যদি উচ্চ-পারফরম্যান্স রিলে কিনতে চান, আপনি দেখতে পারেনআমাদের পণ্য পাতাবাআমাদের সাথে যোগাযোগ করুনআরও তথ্যের জন্য

একটি 12V অটোমোটিভ রিলে ইনস্টল করার উদাহরণ

প্রথমত, রিলে এর টার্মিনাল বুঝতে হবে

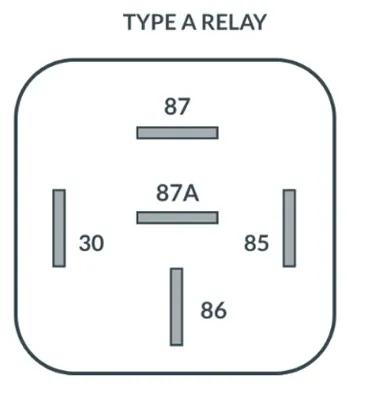

রিলে টার্মিনাল:

30: উচ্চ কারেন্ট লোড শেষ, সাধারণত ব্যাটারি পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত থাকে।

87: রিলে এর আউটপুট পাওয়ার টার্মিনাল সরঞ্জামের "সুইচিং সার্কিট" নিয়ন্ত্রণ করে।

85 এবং 86: রিলে কন্ট্রোল টার্মিনাল, একটি গ্রাউন্ডেড এবং অন্যটি সুইচিং পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত।

নীচে, আমি আপনাকে আরও বিস্তারিত ব্যাখ্যা দেওয়ার জন্য একটি ভিডিও প্রদান করব, আশা করি এটি আপনার জন্য সহায়ক হতে পারে

সাধারণ ইনস্টলেশন ত্রুটি এবং তাদের সমাধান

• তারের ত্রুটি: সার্কিট ডায়াগ্রামটি সাবধানে পরীক্ষা করে নিশ্চিত করুন যে প্রতিটি তার একটি ভুল অবস্থানে সংযোগ না করে সঠিক টার্মিনালে সংযুক্ত রয়েছে।

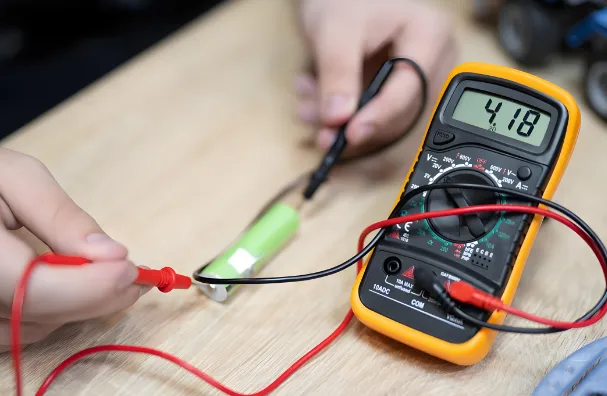

• অপর্যাপ্ত কারেন্ট: মাল্টিমিটার দিয়ে কারেন্ট পরিমাপ করুন এবং এটি সরঞ্জামের প্রয়োজনীয়তা পূরণ করতে পারে কিনা তা নিশ্চিত করুন। কারেন্ট যথেষ্ট বড় না হলে, এটি প্রতিস্থাপন করার জন্য একটি উচ্চ শক্তি রিলে খুঁজে বের করার পরামর্শ দেওয়া হয়।

• অস্থির স্থিরকরণ: এটিকে স্ক্রু বা এমনকি রাবার প্যাড ব্যবহার করে যথাযথভাবে ইনস্টল করা উচিত এবং স্থির করা উচিত যাতে কোনও ধরণের কম্পন বা ঢিলা না হয়।

সারসংক্ষেপ

রিলে, গুরুত্বপূর্ণ বৈদ্যুতিক উপাদান হিসাবে, বিভিন্ন অটোমেশন নিয়ন্ত্রণ ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়। এটি কম-পাওয়ার সিগন্যালের মাধ্যমে উচ্চ-শক্তির ডিভাইসগুলিকে নিয়ন্ত্রণ করতে পারে, যার ফলে সার্কিটের দক্ষতা, নিরাপত্তা এবং কার্যকারিতা উন্নত হয়।

সঠিকভাবে রিলে ইনস্টল করা শুধুমাত্র সরঞ্জামের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে পারে না, তবে বৈদ্যুতিক দুর্ঘটনা ঘটতেও বাধা দেয়৷ ইনস্টলেশনের সময়, যে ধরনের রিলে ব্যবহার করা হবে তা বিভিন্ন ব্যবহার অনুসারে নির্ধারণ করা উচিত এবং প্রস্তুতিটি সঠিক উপায়ে করা উচিত৷ . তারের সময়, সঠিকতা এবং স্থিরতা প্রয়োজন।

বার্ধক্য রিলে পরীক্ষা এবং পরিষ্কার করা উচিত নিয়মিত। এখন, এই পুরানো রিলেগুলি যা একটি আপডেটের প্রয়োজন ছিল তা প্রতিস্থাপন করা যেতে পারেQIANJI রিলে. QIANJI একটি পেশাদার রিলে কারখানা যা বিভিন্ন ধরণের উচ্চ-মানের এবংকম দামের রিলে।

FAQ

রিলে জন্য উপযুক্ত স্পেসিফিকেশন নির্বাচন কিভাবে?
লোড কারেন্ট, ভোল্টেজ এবং নিয়ন্ত্রণ সংকেতের উপর ভিত্তি করে রিলে নির্বাচন করুন।

ইনস্টলেশনের সময় কোন গ্রাউন্ডিং সমস্যাগুলি লক্ষ করা উচিত?
নিশ্চিত করুন যে রিলেটির গ্রাউন্ডিং টার্মিনালটি ফুটো হওয়ার ঝুঁকি এড়াতে সঠিকভাবে সংযুক্ত রয়েছে।

নিরাপত্তা পরীক্ষা প্রয়োজন?
প্রয়োজনীয় নিরাপত্তা পরীক্ষা রিলে ইনস্টলেশনের নির্ভরযোগ্যতা এবং স্থায়িত্ব নিশ্চিত করতে পারে।

পুরানো রিলে পুনরায় ব্যবহার করা যেতে পারে?
পুরানো রিলে লুকানো বিপদ থাকতে পারে, এটি ব্র্যান্ড নতুন পণ্য ব্যবহার করার সুপারিশ করা হয়.

একাধিক রিলে ইনস্টল করার সময় কি লক্ষ করা উচিত?
তাপ সঞ্চয় রোধ করতে প্রতিটি রিলে মধ্যে ব্যবধান নিশ্চিত করুন.

সলিড-স্টেট রিলে কি ইলেক্ট্রোম্যাগনেটিক রিলে থেকে ভালো?
সলিড স্টেট রিলে উচ্চ-ফ্রিকোয়েন্সি এবং নীরব অ্যাপ্লিকেশনের জন্য আরও উপযুক্ত, যখন ইলেক্ট্রোম্যাগনেটিক রিলে উচ্চ কারেন্ট নিয়ন্ত্রণের জন্য উপযুক্ত।
