কীভাবে নতুনদের জন্য একটি শক্ত রাষ্ট্র রিলে সঠিকভাবে সংযুক্ত করবেন

আপনি একটি আরডুইনো বা মাইক্রোকন্ট্রোলারের মতো ডিসি ভোল্টেজ উত্সের সাথে এর নিয়ন্ত্রণ দিকে যোগ দিয়ে একটি শক্ত রাষ্ট্র রিলে সংযোগ করতে পারেন। তারপরে, আপনার ডিভাইস এবং পাওয়ার সাপ্লাইতে লোড সাইডটি তারের। নিয়ন্ত্রণ এবং লোড টার্মিনালগুলি সন্ধান করতে সর্বদা লেবেলগুলি দেখুন। রিলে ভোল্টেজ এবং টাইপ আপনার সরঞ্জামের সাথে মেলে তা নিশ্চিত করুন। সুরক্ষা গুরুত্বপূর্ণ, সুতরাং আপনি যে কোনও কিছু সংযুক্ত করার আগে শক্তিটি বন্ধ করুন। অনেক শিক্ষানবিস মনে করেন এই প্রক্রিয়াটি সহজ। উদাহরণস্বরূপ, একটি ESP8266 মাইক্রোকন্ট্রোলারের সাথে একটি পরীক্ষা দেখিয়েছে যে আপনি সাধারণ তারের সাথে একটি 47W ফ্যানকে নিয়ন্ত্রণ করতে পারেন। একটি এসএসআর চালু বা বন্ধ করা একটি এলইডি স্যুইচ করার মতো, তাই এটি শেখা সহজ।

কী টেকওয়েস

এসএসআর টার্মিনালগুলি দেখুন এবং প্রথমে লেবেল এবং ডায়াগ্রামগুলি পরীক্ষা করুন। এটি আপনাকে তারের সময় ভুল না করতে সহায়তা করে।

আরডুইনোর মতো ডিসি ভোল্টেজ উত্সের সাথে নিয়ন্ত্রণ দিকটি সংযুক্ত করুন। নিশ্চিত হয়ে নিন যে আপনি ইতিবাচক এবং নেতিবাচক টার্মিনালগুলির সাথে সঠিক উপায়ে মেলে।

আপনার ডিভাইস এবং বিদ্যুৎ সরবরাহের সাথে সিরিজে লোড সাইডটি তারের। এসি বা ডিসি লোডের জন্য সঠিক এসএসআর প্রকারটি ব্যবহার করুন। প্রয়োজনে মুভ বা ডায়োডের মতো সুরক্ষা যুক্ত করুন।

আপনি তারের শুরু করার আগে সর্বদা শক্তি বন্ধ করুন। বৈদ্যুতিক শক এবং ক্ষতি বন্ধ করতে সুরক্ষা গিয়ার পরুন।

নিয়ন্ত্রণ ভোল্টেজ চালু করে আপনার এসএসআর সেটআপ পরীক্ষা করুন। লোড চালু বা বন্ধ কিনা তা পরীক্ষা করুন। যে কোনও তারের সমস্যাগুলি যদি আপনি খুঁজে পান তবে ঠিক করুন।

এসএসআর বেসিক

একটি এসএসআর কি

A সলিড স্টেট রিলে (এসএসআর) iএসএ টাইপ ইলেকট্রনিক সুইচ। এটি আপনাকে অংশগুলি সরিয়ে ছাড়াই বৈদ্যুতিক ডিভাইসগুলি চালু বা বন্ধ করতে দেয়। আপনি আরও বড় বোঝা নিয়ন্ত্রণ করতে একটি আরডুইনো থেকে যেমন একটি ছোট নিয়ন্ত্রণ সংকেত ব্যবহার করেন। এসএসআরগুলিতে যান্ত্রিক যোগাযোগের পরিবর্তে ট্রানজিস্টর বা থাইরিস্টরগুলির মতো অর্ধপরিবাহী অংশ রয়েছে। এটি তাদের শান্ত, দ্রুত এবং দীর্ঘ - স্থায়ী করে তোলে। আপনি যখন ইনপুটটিতে একটি নিয়ন্ত্রণ সংকেত প্রেরণ করেন, এসএসআর কোনও চলমান টুকরো ছাড়াই আউটপুট দিকটি স্যুইচ করে। লোকেরা এসএসআর ব্যবহার করে কারখানা, আলোকসজ্জা এবং হোম ইলেকট্রনিক্সে কারণ তারা নির্ভরযোগ্য এবং তাদের সামান্য যত্নের প্রয়োজন।

টিপ:এসএসআরগুলি নীরব এবং ক্লিক শব্দ করে না। আপনি যে জায়গাগুলি শান্ত চান সেখানে এটি ভাল।

এসএসআর প্রকার

বিভিন্ন কাজের জন্য বিভিন্ন ধরণের এসএসআর রয়েছে:

এসি এসআরএস:এইগুলি নিয়ন্ত্রণ করে যা প্রদীপ বা হিটারের মতো বিকল্প বর্তমান (এসি) ব্যবহার করে। এসি লোডের সাথে কাজ করার জন্য তাদের কাছে ট্রায়াক বা থাইরিস্টর নামে বিশেষ অংশ রয়েছে। অনেক এসি এসএসআরগুলির শূন্য - ক্রসিং সনাক্তকরণ থাকে, যা এসি ভোল্টেজ শূন্যে থাকলে লোডটি স্যুইচ করে। এটি বৈদ্যুতিক শব্দকে কম করতে সহায়তা করে এবং আপনার ডিভাইসগুলিকে সুরক্ষিত রাখে।

ডিসি এসএসআরএস:এগুলি সরাসরি কারেন্টের জন্য(ডিসি) লোড, লাইকমোটর বা এলইডি স্ট্রিপস। তারা লোডটি নিরাপদে স্যুইচ করতে ট্রানজিস্টর এবং অপটোকুপলার ব্যবহার করে।

হাইব্রিড এসএসআরএস:এসএসআর এবং যান্ত্রিক রিলে উভয় থেকে এই মিশ্রণ বৈশিষ্ট্যগুলি। আপনার যদি দ্রুত স্যুইচিং এবং উচ্চ কারেন্টের প্রয়োজন হয় তবে আপনি সেগুলি ব্যবহার করতে পারেন।

কোনও এসএসআর বাছাই করার সময়, লোডের ধরণ, ভোল্টেজ এবং বর্তমান পরীক্ষা করুন। এছাড়াও, কীভাবে তাপ পরিচালনা করতে হবে এবং আপনার সার্কিটটি রক্ষা করবেন সে সম্পর্কে চিন্তা করুন।

টার্মিনাল এবং প্রতীক

এসএসআরগুলির টার্মিনালগুলিতে বিভিন্ন চিহ্ন এবং লেবেল রয়েছে। এগুলি জানা আপনাকে তাদের সঠিক উপায়ে সংযুক্ত করতে সহায়তা করে। বেশিরভাগ এসএসআরগুলির চারটি প্রধান টার্মিনাল রয়েছে:

ইনপুট টার্মিনাল:নিয়ন্ত্রণ সংকেতের জন্য "+" এবং "-" দিয়ে চিহ্নিত।

আউটপুট টার্মিনাল:"লোড" লেবেলযুক্ত বা "1" এবং "2" এর মতো সংখ্যা সহ।

আপনি দেখতে পাবেন এমন কিছু সাধারণ প্রতীক সহ একটি টেবিল এখানে রয়েছে:

আপনার এসএসআরের জন্য সর্বদা ডেটাশিটটি পড়ুন। ডায়াগ্রামগুলি সন্ধান করুন যা দেখায় যে কীভাবে ইনপুট এবং আউটপুটটি তারের তারে করতে হয়। এটি আপনাকে ভুলগুলি এড়াতে সহায়তা করে এবং আপনার প্রকল্পটি সুরক্ষিত রাখে।

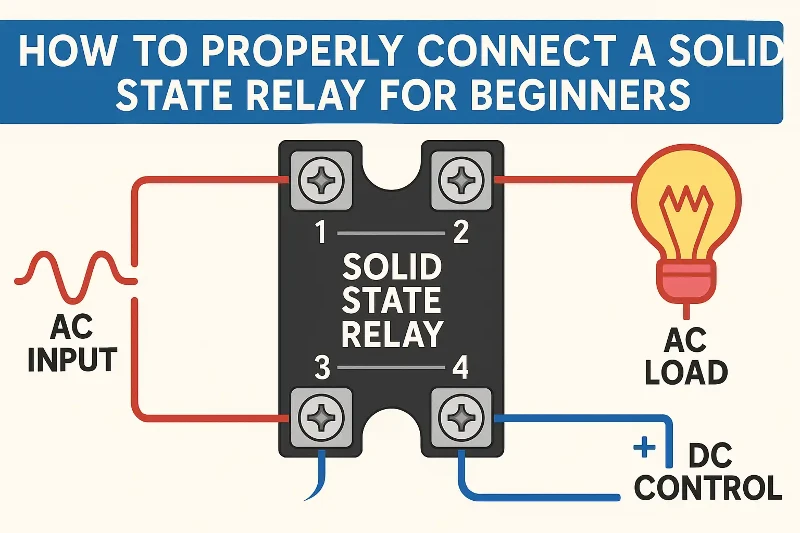

পদক্ষেপ - দ্বারা - পদক্ষেপ: একটি শক্ত রাষ্ট্র রিলে সংযুক্ত করুন

টার্মিনালগুলি সনাক্ত করুন

আপনি একটি শক্ত রাষ্ট্রীয় রিলে সংযুক্ত করার আগে আপনাকে সঠিক টার্মিনালগুলি সন্ধান করতে হবে। বেশিরভাগ এসএসআরগুলির চারটি প্রধান টার্মিনাল রয়েছে। দুটি নিয়ন্ত্রণ পক্ষের জন্য, এবং দুটি লোড সাইডের জন্য। আপনি প্রায়শই নিয়ন্ত্রণ ইনপুটটির জন্য "+" এবং "-" এর মতো লেবেল দেখতে পাবেন। লোড সাইডে "1" এবং "2" এর মতো সংখ্যা থাকতে পারে বা "লোড" এবং "এসি" বা "ডিসি" হিসাবে চিহ্নিত হতে পারে। সর্বদা আপনার রিলে চিহ্নগুলি পরীক্ষা করুন। কিছু এসএসআরও মামলায় তারের ডায়াগ্রাম দেখায়। এই চিত্রটি আপনাকে প্রতিটি টার্মিনালকে তার ক্রিয়াকলাপের সাথে মেলে সহায়তা করে।

টিপ:এসএসআর -তে মুদ্রিত ছোট স্কিম্যাটিকটির সন্ধান করুন। এটি দেখায় যে কোন টার্মিনালগুলি নিয়ন্ত্রণ ইনপুটটির জন্য এবং কোনটি লোডের জন্য। আপনি যদি অনিশ্চিত হন তবে আপনার রিলে ডেটাশিট বা ম্যানুয়ালটি পড়ুন।

নিয়ন্ত্রণ পাশে তার

এখন আপনি নিয়ন্ত্রণ দিকটি সংযুক্ত করতে পারেন। একটি ডিসি ভোল্টেজ উত্স, যেমন একটি আরডুইনো, মাইক্রোকন্ট্রোলার বা একটি সাধারণ ব্যাটারি প্যাক ব্যবহার করুন। বেশিরভাগ এসএসআর 3 ভি এবং 32 ভি ডিসির মধ্যে একটি নিয়ন্ত্রণ ভোল্টেজ নিয়ে কাজ করে। নিশ্চিত হয়ে নিন যে আপনি পোলারিটির সাথে মেলে: ইতিবাচক তারটিকে "+" টার্মিনাল এবং নেতিবাচক তারের সাথে "-" টার্মিনালের সাথে সংযুক্ত করুন। আপনি যদি তারগুলি বিপরীত করেন তবে রিলে কাজ করবে না।

আপনি যখন কোনও মাইক্রোকন্ট্রোলারের সাথে একটি শক্ত রাষ্ট্রের রিলে সংযুক্ত করেন, তখন ইনপুটটিকে এলইডি -র মতো চিকিত্সা করুন। রিলে ভিতরে একটি অপটোকুপলার ব্যবহার করে, যা আপনি ভোল্টেজ প্রয়োগ করার সময় আলোকিত হন। এটি আউটপুট দিক চালু। আপনার এসএসআর লেবেলে সর্বদা ভোল্টেজের পরিসীমা পরীক্ষা করুন। অত্যধিক ভোল্টেজ রিলে ক্ষতি করতে পারে এবং খুব কম এটি চালু করবে না।

দ্রষ্টব্য:কিছু এসএসআরগুলির অতিরিক্ত বৈশিষ্ট্য রয়েছে যেমন শূন্য - ক্রস সনাক্তকরণ, যা বৈদ্যুতিক শব্দ হ্রাস করতে সহায়তা করে। এই বৈশিষ্ট্যগুলি আপনি কীভাবে নিয়ন্ত্রণের দিকটি তারের তারে পরিবর্তন করেন না।

লোড সাইড ওয়্যার

এরপরে, লোড দিকটি সংযুক্ত করুন। এখানেই আপনি নিজের ডিভাইসটি যেমন ল্যাম্প, ফ্যান বা মোটর তারের তারে তারের। লোড এবং পাওয়ার সাপ্লাই অবশ্যই এসএসআর আউটপুট টার্মিনালের সাথে সিরিজে থাকতে হবে। উদাহরণস্বরূপ, আপনি যদি কোনও প্রদীপ নিয়ন্ত্রণ করতে চান তবে একটি এসএসআর আউটপুট টার্মিনালটিকে পাওয়ার উত্স এবং অন্যটিকে প্রদীপের সাথে সংযুক্ত করুন। তারপরে, প্রদীপের অন্য দিকটি পাওয়ার উত্সের সাথে আবার সংযুক্ত করুন।

জন্য এসি এসএসআরএস, আপনার লোড এসি শক্তি ব্যবহার করে তা নিশ্চিত করুন। ভোল্টেজ স্পাইকগুলির বিরুদ্ধে সুরক্ষার জন্য আপনি লোড টার্মিনালগুলি জুড়ে একটি ধাতব অক্সাইড ভেরিস্টর (এমওভি) যুক্ত করতে পারেন। এমওভিটি আপনার এসএসআরের ভোল্টেজ রেটিংয়ের সাথে মেলে।

জন্যডিসি এসএসআরএস, লোড জুড়ে একটি ডায়োড ব্যবহার করুন। ইতিবাচক টার্মিনালের দিকে ক্যাথোড (স্ট্রাইপ) রাখুন। এটি মোটর বা কয়েল দ্বারা সৃষ্ট ভোল্টেজ স্পাইক থেকে রিলে রক্ষা করে। অতিরিক্ত সুরক্ষার জন্য পাওয়ার সাপ্লাই সহ আপনার সিরিজে একটি ফিউজ যুক্ত করা উচিত।

আপনার লোডের সাথে এসএসআর প্রকারের সাথে মেলে আপনাকে সহায়তা করার জন্য এখানে একটি সাধারণ টেবিল রয়েছে:

টিপ:সর্বদা আপনার লোডে এসএসআর এর ভোল্টেজ এবং বর্তমান রেটিংগুলির সাথে মেলে। যদি আপনার লোড 120V এসি ব্যবহার করে তবে আপনার এসএসআর অবশ্যই কমপক্ষে 120V এসি পরিচালনা করতে হবে। একটি উচ্চতর - রেটেড এসএসআর ব্যবহার করা আপনার সার্কিটকে রক্ষা করতে সহায়তা করতে পারে।

নিশ্চিত হয়ে নিন যে আপনি আপনার এসএসআর বা ডেটাশিটে তারের ডায়াগ্রামটি অনুসরণ করেছেন। এটি আপনাকে ভুলগুলি এড়াতে সহায়তা করে এবং আপনার প্রকল্পটি সুরক্ষিত রাখে।

তারগুলি ঝরঝরে রাখুন এবং পৃথক পৃথক রাখুন। ভাল ব্যবধান শর্ট সার্কিটগুলি বাধা দেয় এবং আপনাকে বৈদ্যুতিক শক থেকে সুরক্ষিত রাখে।

রিলে পরীক্ষা করুন

আপনি একটি শক্ত রাষ্ট্রীয় রিলে সংযুক্ত করার পরে, আপনার সেটআপটি পরীক্ষা করা উচিত। প্রথমত, ডাবল - সমস্ত সংযোগ পরীক্ষা করুন। নিশ্চিত করুন যে কন্ট্রোল সাইড তারগুলি সঠিক টার্মিনালগুলিতে যায় এবং লোড সাইডটি শক্তি এবং ডিভাইসের সাথে সিরিজে তারযুক্ত। ডায়োড বা এমওভিগুলির মতো সমস্ত অতিরিক্ত সুরক্ষা অংশগুলি জায়গায় রয়েছে তা পরীক্ষা করে দেখুন।

নিয়ন্ত্রণ ভোল্টেজ চালু করুন। আপনি যদি কোনও মাইক্রোকন্ট্রোলার ব্যবহার করেন তবে এসএসআর ইনপুটটিতে একটি সংকেত প্রেরণ করুন।

লোড ডিভাইস দেখুন। আপনি এসএসআর নিয়ন্ত্রণ করার সাথে সাথে এটি চালু বা বন্ধ হওয়া উচিত।

যদি ডিভাইসটি কাজ না করে তবে শক্তিটি বন্ধ করুন এবং আপনার তারের পরীক্ষা করুন। নিশ্চিত হয়ে নিন যে আপনি কোনও তারের বিপরীত করেন নি বা কোনও সংযোগ মিস করেছেন।

সুরক্ষা সতর্কতা:আপনি কোনও তারের স্পর্শ বা পরিবর্তন করার আগে সর্বদা প্রধান শক্তি বন্ধ করুন। অন্তরক সরঞ্জাম ব্যবহার করুন এবং আপনার হাত শুকনো রাখুন।

আপনি যখন এই পদক্ষেপগুলি অনুসরণ করেন, আপনি নিরাপদে এবং সঠিকভাবে একটি শক্ত রাষ্ট্র রিলে সংযুক্ত করতে পারেন। সঠিক তারের এবং সুরক্ষা অংশগুলি ব্যবহার করা আপনার রিলে দীর্ঘস্থায়ী হতে সহায়তা করে এবং আপনার প্রকল্পটি সুরক্ষিত রাখে।

একটি শক্ত রাষ্ট্র রিলে সংযুক্ত করুন: বিভিন্ন ধরণের

ডিসি - এসি এসএসআরএস

আপনি ডিসি সিগন্যাল সহ এসি ডিভাইসগুলি নিয়ন্ত্রণ করতে ডিসি - এসি এসএসআর ব্যবহার করেন। উদাহরণস্বরূপ, একটি মাইক্রোকন্ট্রোলার একটি প্রদীপ বা হিটার চালু করতে পারে। এই রিলে একটি ডিসি ইনপুট এবং একটি এসি আউটপুট রয়েছে। আপনি যখন কোনও ডিসি সিগন্যাল প্রেরণ করেন, রিলে এসি লোডটি স্যুইচ করে। আপনি প্রায়শই স্মার্ট হোমস বা কারখানাগুলিতে এই রিলে দেখতে পান।

ডিসি - এসি এসএসআরগুলিতে থাইরিস্টর এবং অপটোকলারের মতো অর্ধপরিবাহী অংশ রয়েছে। এটি দ্রুত এবং শান্ত স্যুইচিং করে।

নিয়ন্ত্রণ এবং লোড দিকগুলি পৃথক করা হয়, যা আপনাকে উচ্চ ভোল্টেজ থেকে সুরক্ষিত রাখে।

আপনি যদি বড় বোঝা নিয়ন্ত্রণ করেন তবে রিলে গরম হতে পারে। আপনার একটি তাপ সিঙ্কের প্রয়োজন হতে পারে।

টিপ:আপনি আপনার এসি ডিভাইসে একটি শক্ত স্টেট রিলে সংযুক্ত করার আগে সর্বদা ভোল্টেজ এবং বর্তমান রেটিংগুলি পরীক্ষা করুন।

এসি - এসি এসএসআরএস

এসি - এসি এসএসআরএস এলএবং আপনি অন্য এসি সিগন্যাল সহ একটি এসি সার্কিট নিয়ন্ত্রণ করুন। আপনি এই রিলে বড় আলোকসজ্জা সিস্টেম বা কারখানা মেশিনে ব্যবহার করতে পারেন। ইনপুট এবং আউটপুট উভয়ই এসি শক্তি ব্যবহার করে।

এই রিলে প্রায়শই শূন্য - ক্রস সনাক্তকরণ থাকে। এসি ভোল্টেজ শূন্যে থাকলে এই বৈশিষ্ট্যটি লোডটি স্যুইচ করে। এটি কম শব্দকে সহায়তা করে এবং আপনার ডিভাইসগুলিকে রক্ষা করে।

তারা নিঃশব্দে কাজ করে এবং যান্ত্রিক রিলে এর মতো পরিধান করে না।

এসি - এসি এসএসআরগুলি এমন জায়গাগুলির জন্য ভাল যেখানে আপনাকে প্রায়শই স্যুইচ করতে হয় এবং শেষের জন্য রিলে প্রয়োজন।

ডিসি - ডিসি এসএসআরএস

আপনি ডিসি সিগন্যাল সহ একটি ডিসি লোড নিয়ন্ত্রণ করতে ডিসি - ডিসি এসএসআরএস ব্যবহার করেন। এই রিলেগুলি ব্যাটারি সিস্টেম, সৌর প্যানেল বা ডিসি মোটরগুলিতে সাধারণ।

ডিসি - ডিসি এসএসআরগুলি স্যুইচ করতে ট্রানজিস্টর এবং ফোটোকুপলার ব্যবহার করে। এটি আপনাকে দ্রুত এবং অবিচলিত অপারেশন দেয়।

আপনি যোগাযোগের বাউন্স বা স্পার্কস পাবেন না, যা যান্ত্রিক রিলে আঘাত করতে পারে।

এই রিলেগুলি এমন প্রকল্পগুলির জন্য সেরা যা দ্রুত এবং ঘন ঘন স্যুইচিংয়ের প্রয়োজন।

একক - ফেজ এবং তিনটি - পর্ব

আপনি একক - ফেজ এবং তিনটি -} ফেজ সিস্টেমগুলির জন্য এসএসআরগুলি পেতে পারেন। একক - ফেজ এসএসআরএস একটি পাওয়ার লাইন নিয়ন্ত্রণ করে। এগুলি ঘর এবং ছোট গ্যাজেটগুলিতে সাধারণ। তিনটি - ফেজ এসএসআরএস একবারে তিনটি লাইন নিয়ন্ত্রণ করে। আপনি এগুলি কারখানা এবং বড় মেশিনে দেখতে পান।

একক - ফেজ এসএসআরগুলি তারের জন্য সহজ এবং ছোট কাজের জন্য ব্যবহার।

তিনটি - ফেজ এসএসআরগুলি আরও বড় লোডগুলি পরিচালনা করে এবং মোটর বা হিটারগুলিকে ভারসাম্যপূর্ণ শক্তি দেয়।

উভয় প্রকারের অর্ধপরিবাহী সুইচ ব্যবহার করে, তাই তারা নিঃশব্দে কাজ করে এবং দীর্ঘ সময় স্থায়ী হয়।

আপনি যদি তিনটি -}} ফেজ সিস্টেমে একটি শক্ত রাষ্ট্রের রিলে সংযোগ করতে চান তবে সর্বদা তারের ডায়াগ্রামটি অনুসরণ করুন এবং সঠিক সুরক্ষা গিয়ার ব্যবহার করুন।

সুরক্ষা এবং সমস্যা সমাধান

সুরক্ষা টিপস

আপনি যখন সলিড স্টেট রিলে নিয়ে কাজ করেন, আপনাকে অবশ্যই সর্বদা সুরক্ষা সম্পর্কে চিন্তা করতে হবে। এসএসআরএস উচ্চ ভোল্টেজ এবং স্রোত নিয়ন্ত্রণ করে, তাই আপনার নিজের এবং আপনার ডিভাইসগুলি রক্ষা করা দরকার। এখানে কয়েকটি গুরুত্বপূর্ণ সুরক্ষা টিপস রয়েছে:

বিদ্যুৎ সরবরাহ এবং লোডের মধ্যে এসএসআর রাখুন। এই সেটআপটি বৈদ্যুতিক শক হওয়ার ঝুঁকি হ্রাস করে।

এসএসআর টার্মিনালগুলিতে প্লাস্টিকের কভারগুলি ব্যবহার করুন। এই কভারগুলি আপনাকে লাইভ অংশগুলি স্পর্শ করা থেকে বিরত রাখে, এমনকি এসএসআর বন্ধ থাকলেও।

লোড এবং গ্রাউন্ডের মধ্যে কখনও এসএসআর রাখবেন না। এই ভুলটি লোডকে শক্তিশালী এবং স্পর্শ করতে বিপজ্জনক ছেড়ে দিতে পারে।

সঠিক ভোল্টেজ এবং বর্তমান রেটিং সহ এসএসআরগুলি চয়ন করুন। আপনি যদি হিটসিংক ব্যবহার করেন তবে আপনি এসএসআরকে শীতল এবং সুরক্ষিত রাখতে সহায়তা করেন।

মনে রাখবেন, এসএসআরগুলি প্রায়শই একটি বদ্ধ অবস্থায় ব্যর্থ হয়। যদি এটি ঘটে থাকে তবে স্রোত প্রবাহিত রাখে এবং আগুনের কারণ হতে পারে।

সর্বদা স্ট্যান্ডার্ড বৈদ্যুতিক সুরক্ষা বিধি অনুসরণ করুন। উচ্চ ভোল্টেজগুলি খুব বিপজ্জনক হতে পারে।

⚠️ আপনি কোনও তার বা টার্মিনাল স্পর্শ করার আগে সর্বদা প্রধান শক্তি বন্ধ করুন।

সাধারণ ভুল

এসএসআরগুলি ইনস্টল করার সময় অনেক শিক্ষানবিস একই ত্রুটি করে। আপনি বাস্তব - বিশ্ব কেসগুলি থেকে শিখে এই সমস্যাগুলি এড়াতে পারেন:

একটি সার্কিট ব্রেকার ব্যবহার করা যা খুব ছোট। উদাহরণস্বরূপ, একটি 15 এ ব্রেকার স্টার্টআপের সময় ট্রিপ করতে পারে, যখন একটি 20 এ ব্রেকার এই উত্সাহটি পরিচালনা করতে পারে।

পৃষ্ঠগুলিতে এসএসআর মাউন্ট করা যা তাপ এড়াতে দেয় না। দুর্বল শীতল বা কোনও হিটসিংক এসএসআরকে অতিরিক্ত উত্তাপ এবং ব্যর্থ হতে পারে।

লোডের ধরণটি পরীক্ষা না করে বা বক্ররেখাগুলি ছাড়াই একটি এসএসআর বাছাই করা। উচ্চ কারেন্ট লোডগুলির যত্ন সহকারে পরিকল্পনা প্রয়োজন।

সার্জ সুরক্ষা ভুলে যাওয়া। এমওভিএসের মতো ডিভাইস ছাড়াই ভোল্টেজ স্পাইকগুলি আপনার এসএসআর ধ্বংস করতে পারে।

এসএসআরএস কীভাবে কাজ করে তা বুঝতে পারছেন না। ডিজাইনের ত্রুটিগুলি এড়াতে আপনাকে ইনরুশ কারেন্ট এবং ব্রেকার ট্রিপ বক্ররেখা সম্পর্কে জানতে হবে।

বাস্তব ব্যর্থতার লক্ষণগুলি উপেক্ষা করা। ওভারহিটিং সোল্ডারকে গলে যেতে পারে বা এমনকি এসএসআর বিস্ফোরিত হতে পারে।

সমস্যা সমাধান

যদি আপনার এসএসআর প্রত্যাশার মতো কাজ না করে তবে আপনি এই পদক্ষেপগুলি অনুসরণ করতে পারেন:

সমস্ত তারের পরীক্ষা করুন। নিশ্চিত হয়ে নিন যে আপনি নিয়ন্ত্রণটি সংযুক্ত করেছেন এবং দিকগুলি সঠিকভাবে লোড করেছেন।

নিয়ন্ত্রণ ভোল্টেজ পরীক্ষা করুন। ইনপুট ভোল্টেজ এসএসআর এর সীমার সাথে মেলে কিনা তা দেখতে একটি মাল্টিমিটার ব্যবহার করুন।

বোঝা পরীক্ষা করুন। নিশ্চিত করুন যে আপনি যে ডিভাইসটি নিয়ন্ত্রণ করতে চান তা কাজ করছে এবং ক্ষতিগ্রস্থ নয়।

এসএসআর অনুভব করুন। যদি এটি গরম হয় তবে আপনার হিটসিংক বা আরও ভাল বায়ু প্রবাহের প্রয়োজন হতে পারে।

ক্ষতির লক্ষণগুলির সন্ধান করুন। বার্ন মার্কস বা গলে যাওয়া অংশগুলির অর্থ আপনার এসএসআর প্রতিস্থাপন করা দরকার।

ঝড় বা পাওয়ার স্পাইকগুলির সময় যদি আপনি বারবার ব্যর্থতা দেখতে পান তবে সার্জ সুরক্ষা যুক্ত করুন।

🛠️ টিপ:সর্বদা এসএসআর ডেটাশিটটি পড়ুন এবং তারের ডায়াগ্রামটি অনুসরণ করুন। এই অভ্যাসটি আপনাকে বেশিরভাগ সমস্যা এড়াতে সহায়তা করে এবং আপনার প্রকল্পটি সুরক্ষিত রাখে।

নিরাপদে একটি শক্ত রাষ্ট্রের রিলে সংযুক্ত করতে, এই পদক্ষেপগুলি করুন: প্রথমে, আপনাকে এসি বা ডিসি ভোল্টেজ স্যুইচ করতে হবে কিনা তা স্থির করুন। আপনার ডিভাইসটি সর্বোচ্চ ভোল্টেজ ব্যবহার করবে তা পরীক্ষা করুন। এরপরে, আপনার ডিভাইসটি বেশিরভাগ সময় কতগুলি ব্যবহার করে তা নির্ধারণ করুন। এছাড়াও, শুরু করার সময় এটি স্বল্প সময়ের জন্য কতটা বর্তমান ব্যবহার করতে পারে তা ভেবে দেখুন। এমন একটি এসএসআর চয়ন করুন যা আপনার ডিভাইসের প্রয়োজনের চেয়ে বেশি পরিচালনা করতে পারে। বর্তমানের জন্য যথেষ্ট ঘন তারগুলি ব্যবহার করুন। সমস্ত তারগুলি শক্ত রয়েছে তা নিশ্চিত করুন। যদি আপনার ডিভাইসটি প্রচুর শক্তি ব্যবহার করে তবে এসএসআরকে শীতল রাখতে একটি হিটসিংক যুক্ত করুন। এসএসআরগুলিকে আগুন ধরতে পারে এমন জিনিসগুলি থেকে দূরে রাখুন। ভোল্টেজ স্পাইকগুলি বন্ধ করতে এমওভিএসের মতো অতিরিক্ত সুরক্ষা ব্যবহার করুন। সর্বদা নির্মাতার কাছ থেকে তারের ডায়াগ্রামটি ব্যবহার করুন।

আপনার প্রতিবার ডেটাশিট পড়া উচিত। ডাবল - পাওয়ার চালু করার আগে আপনার তারগুলি পরীক্ষা করুন। আপনি যদি নিশ্চিত না হন তবে কাউকে সাহায্যের জন্য জিজ্ঞাসা করুন। কঠোর প্রকল্পগুলির জন্য, এসএসআর সমস্যা এবং কীভাবে সেগুলি শীতল রাখতে হয় সে সম্পর্কে গাইডগুলি সন্ধান করুন।

FAQ

আপনার এসএসআর কাজ করছে কিনা আপনি কীভাবে জানবেন?

আপনি নিয়ন্ত্রণ ভোল্টেজ প্রয়োগ করে এবং আপনার লোড চালু বা বন্ধ কিনা তা পরীক্ষা করে আপনি আপনার এসএসআর পরীক্ষা করতে পারেন। লোড টার্মিনালগুলি জুড়ে ভোল্টেজ পরিমাপ করতে একটি মাল্টিমিটার ব্যবহার করুন। যদি লোড সাড়া দেয় তবে আপনার এসএসআর কাজ করে।

আপনি কি আরডুইনো সহ একটি এসএসআর ব্যবহার করতে পারেন?

হ্যাঁ, আপনি একটি এসএসআরকে একটি আরডুইনোর সাথে সংযুক্ত করতে পারেন। একটি নিয়ন্ত্রণ সংকেত প্রেরণ করতে একটি ডিজিটাল আউটপুট পিন ব্যবহার করুন। নিশ্চিত করুন যে এসএসআর ইনপুট ভোল্টেজ আরডুইনোর আউটপুট (সাধারণত 5 ভি) এর সাথে মেলে।

আপনি যদি কোনও এসএসআর পিছনের দিকে তারের তারে রাখেন তবে কী হবে?

আপনি যদি নিয়ন্ত্রণের দিকটি বিপরীত করেন তবে এসএসআর ডাব্লুএলটি স্যুইচ করবেন না। আপনি যদি লোড সাইডটি বিপরীত করেন তবে আপনার ডিভাইসটি কাজ করতে পারে না বা ক্ষতিগ্রস্থ হতে পারে। সর্বদা তারের ডায়াগ্রাম অনুসরণ করুন।

এসএসআরএসের কি হিটসিংক দরকার?

অনেক এসএসআর উচ্চ - পাওয়ার লোডগুলির জন্য হিটসিংক প্রয়োজন। যদি আপনার এসএসআর ব্যবহারের সময় গরম হয়ে যায় তবে অতিরিক্ত উত্তাপ রোধ করতে একটি হিটসিংক যুক্ত করুন। শীতল পরামর্শের জন্য ডেটাশিটটি পরীক্ষা করুন।

আপনি কি এসি এবং ডিসি উভয় লোডের জন্য একটি এসএসআর ব্যবহার করতে পারেন?

না, আপনাকে অবশ্যই আপনার লোডের সাথে এসএসআর প্রকারের সাথে মেলে। এসি লোডের জন্য একটি এসি এসএসআর এবং ডিসি লোডের জন্য একটি ডিসি এসএসআর ব্যবহার করুন। মিশ্রণ প্রকারগুলি আপনার ডিভাইসগুলিকে ক্ষতি করতে পারে।

টিপ:আপনার প্রকল্পের সাথে সংযোগ স্থাপনের আগে সর্বদা এসএসআর লেবেল এবং ডেটাশিটটি পরীক্ষা করুন।
